加長閥桿設計保障進口低溫電磁閥 閥芯動作順暢的原理及應用分析
發布時間:2026/5/30
一、引言
在 LNG、液氮、液氧、液氫、低溫空分、低溫化工等深冷工況中，介質溫度普遍處于 **-40℃～-253℃** 區間。常規結構電磁閥運行時，低溫冷量會沿閥桿向上快速傳導，引發填料凍結、閥芯卡澀、密封件脆損、電磁線圈凝露失效、零部件冷縮抱死等故障，直接導致閥門啟閉失靈、介質泄漏、系統停機。
明確故障根源，才能理解加長閥桿的設計邏輯，常規電磁閥在低溫工況主要存在四類問題：
1,冷量傳導致填料結冰卡滯
低溫介質的冷量通過金屬閥桿向上傳遞，使閥蓋填料函區域溫度降至 0℃以下。環境空氣中的水汽、介質析出的微量水分會在閥桿與填料的配合間隙內結冰，凍結閥桿運動副，閥芯無法上下往復動作，閥門卡死。
2,冷輻射造成電磁線圈損壞
冷量持續傳導至上部電磁線圈組件，線圈外殼表面溫度遠低于環境露點，空氣中水汽大量凝露、結霜，破壞線圈絕緣層，引發漏電、短路、燒毀；同時低溫會降低電磁吸力，進一步導致閥芯動作無力。
3,低溫冷縮引發配合副抱死
閥體、閥桿、閥芯、導向套等金屬零部件材質不同，線膨脹系數存在差異。深冷環境下各部件收縮量不一致，原本精密的配合間隙變小甚至消失，閥芯與閥座、閥桿與導向套發生機械抱死，啟閉卡阻。
4,低溫導致密封件失效、摩擦增大
普通橡膠類密封件在 - 40℃以下會快速硬化、失去彈性，出現開裂、密封失效；同時低溫下介質黏度、表面特性改變，閥桿滑動摩擦阻力大幅上升，加劇閥芯動作不靈敏問題。
三、加長閥桿的核心設計原理
加長閥桿配合長頸閥蓋組成絕熱長頸結構，從熱傳導阻隔、運動副防護、形變補償、摩擦優化四個維度，保障閥芯全程動作順暢，各原理相輔相成。
（一）增大熱阻，阻斷冷量向上傳導（核心原理）
金屬是良導熱體，閥桿長度直接決定熱傳導效率。加長閥桿利用加長導熱路徑 + 空氣絕熱層雙重作用，大幅提升熱阻，延緩、削弱冷量向上傳遞。
1,延長導熱路徑
根據熱傳導公式，在材質、截面積不變時，導熱距離越長，熱傳遞效率越低。低溫專用閥桿相較標準閥桿加長50～150mm，超低溫（≤-162℃）工況桿長不低于 80mm。冷量從下端低溫閥芯區傳遞至上部填料函、線圈區的路徑被拉長，沿途熱量交換充分，溫度逐級回升。
2,形成自然絕熱腔
加長閥桿配套長頸閥蓋，在閥桿中段形成密閉的空氣絕熱腔。空氣熱導率遠低于金屬，可進一步隔斷對流換熱與輻射換熱，形成明顯的溫度梯度：
下端區域：接觸低溫介質，維持介質原始低溫；
中段絕熱區：溫度逐步回升；
上端填料、線圈區：溫度穩定在 0℃以上，徹底消除結冰、凝露條件。
3,材質輔助隔熱
低溫加長閥桿統一選用304L、316L 奧氏體不銹鋼，這類材料熱導率低、低溫韌性好，相比碳鋼可進一步降低冷量傳導速度，同時避免深冷下材料脆斷。
（二）上移運動密封區，杜絕結冰卡澀
常規電磁閥填料函緊鄰閥體低溫區，是結冰重災區。加長閥桿將填料函整體上移至常溫區間，脫離低溫影響范圍：
1,填料、導向套等滑動運動副處于正溫環境，水汽無法結冰，閥桿往復滑動無機械阻礙；
2,搭配 PTFE、柔性石墨、金屬波紋管等耐低溫密封填料，這類密封件適用溫度可達 - 200℃以下，低溫下不硬化、不變形，既能保證密封性能，又可維持較低滑動摩擦力，保證閥芯動作靈活。
（三）補償低溫冷縮，保證零部件配合精度
1,形變自適應補償
加長閥桿整體長度更大，具備一定的彈性形變能力。深冷環境下，閥體、閥芯、閥桿產生不均勻冷縮時，長閥桿可通過微小彈性變形吸收各部件的形變量，避免配合間隙過度縮小，防止閥芯、閥桿與導向結構抱死。
2,提升運動導向穩定性
加長閥桿一般采用上下雙導向結構，長桿體的直線度、導向跨度更大，可有效抵消低溫形變帶來的閥桿偏斜、偏心問題。閥芯運行時同軸度更高，不會出現單邊摩擦、卡滯，全程動作平穩。
（四）優化運動工況，降低摩擦阻力
閥桿表面做精磨處理，表面粗糙度 Ra≤0.8μm，低溫介質不易附著，滑動摩擦阻力穩定；
絕熱腔可減少低溫介質氣化后的冷氣流直吹上部運動機構，避免氣流擾動影響閥芯動作；
上部常溫環境可保證彈簧、電磁動鐵芯等輔助部件的力學性能穩定，輸出驅動力恒定，確保閥芯啟閉響應及時。
四、加長閥桿低溫電磁閥典型結構與關鍵技術參數
（一）整體結構組成
完整加長閥桿低溫電磁閥結構：閥體 + 低溫閥芯組件 +加長閥桿+ 長頸閥蓋（絕熱腔）+ 填料密封組件 + 導向套 + 電磁執行機構。
核心特征：閥桿分段布局、獨立絕熱腔、高位填料函、雙導向支撐。
（二）關鍵設計參數
1,閥桿長度
一般低溫工況（-40℃～-100℃）：加長 50～60mm；
深冷工況（-100℃～-196℃，LNG、液氮）：加長 80～120mm；
超低溫工況（＜-196℃，液氫）：加長 120～150mm，搭配真空絕熱腔。
2,閥桿材質：304L、316L 不銹鋼（經深冷穩定化處理，消除相變應力）。
3,絕熱腔：常壓空氣絕熱（常規深冷）、真空絕熱（液氫等極低溫工況）。
4,密封形式：PTFE 組合填料、金屬波紋管密封（零泄漏工況首選）。
5,導向結構：上下雙青銅 / 不銹鋼導向套，保證閥桿對中性。
五、應用場景、選型原則與工況適配
（一）主流應用領域
1,LNG 產業
LNG 溫度 - 162℃，廣泛應用于 LNG 儲罐、槽車、加氣站、氣化站。加長閥桿電磁閥作為管路通斷、緊急切斷閥使用，杜絕戶外環境下水汽結冰，保障供氣系統連續運行。
2,空分行業
制氧、制氮設備產出液氮、液氧（-196℃），用于低溫精餾塔、液體輸送管路、低溫儲罐自控系統，是空分裝置自動化控制的基礎閥類。
3,低溫科研與航天
液氫、液氧燃料輸送（最低 - 253℃）、低溫試驗艙、超導設備配套，對閥門可靠性、零泄漏要求極高，必須采用加長閥桿 + 真空絕熱結構。
4,低溫化工與醫藥食品
液氨（-33℃）、低溫冷媒輸送，凍干設備、低溫滅菌生產線，工況溫度 - 40℃～-120℃，側重防凝露、動作靈敏。
5,冷鏈及特種制冷設備
大型工業冷凍機組、深冷冷庫自控管路，應對長期低溫、高濕環境。
（二）選型核心原則
1,按介質溫度選閥桿長度
溫度越低，所需閥桿加長尺寸越大，極低溫工況不可使用短桿替代。
2,按介質特性選密封結構
易揮發、含水汽介質：優先金屬波紋管密封，徹底隔絕水汽；普通低溫液體：選用 PTFE 填料即可。
3,驅動形式匹配
小口徑直動式電磁閥：響應快、卡滯風險低，優先用于深冷工況；大口徑先導式電磁閥：需對先導通道做防凍處理。
4,環境適配
戶外高濕、多雨地區，必須保證加長閥桿形成完整溫度隔離，防止線圈凝露。
六、加長閥桿設計的技術優勢與對比分析
將加長閥桿低溫電磁閥與普通電磁閥在低溫工況下進行對比：
在 LNG、液氮、液氧、液氫、低溫空分、低溫化工等深冷工況中，介質溫度普遍處于 **-40℃～-253℃** 區間。常規結構電磁閥運行時，低溫冷量會沿閥桿向上快速傳導，引發填料凍結、閥芯卡澀、密封件脆損、電磁線圈凝露失效、零部件冷縮抱死等故障，直接導致閥門啟閉失靈、介質泄漏、系統停機。
加長閥桿（長頸閥桿）是低溫電磁閥的核心專項結構設計，并非單純增加閥桿長度，而是依托熱阻隔斷、結構補償、運動優化的綜合思路，將低溫介質區與填料函、驅動線圈、操作端進行物理隔離，徹底解決低溫環境下閥芯動作受阻問題，目前已成為工業深冷電磁閥的標準配置。
明確故障根源，才能理解加長閥桿的設計邏輯，常規電磁閥在低溫工況主要存在四類問題：
1,冷量傳導致填料結冰卡滯
低溫介質的冷量通過金屬閥桿向上傳遞，使閥蓋填料函區域溫度降至 0℃以下。環境空氣中的水汽、介質析出的微量水分會在閥桿與填料的配合間隙內結冰，凍結閥桿運動副，閥芯無法上下往復動作，閥門卡死。
2,冷輻射造成電磁線圈損壞
冷量持續傳導至上部電磁線圈組件，線圈外殼表面溫度遠低于環境露點，空氣中水汽大量凝露、結霜，破壞線圈絕緣層，引發漏電、短路、燒毀；同時低溫會降低電磁吸力，進一步導致閥芯動作無力。
3,低溫冷縮引發配合副抱死
閥體、閥桿、閥芯、導向套等金屬零部件材質不同，線膨脹系數存在差異。深冷環境下各部件收縮量不一致，原本精密的配合間隙變小甚至消失，閥芯與閥座、閥桿與導向套發生機械抱死，啟閉卡阻。
4,低溫導致密封件失效、摩擦增大
普通橡膠類密封件在 - 40℃以下會快速硬化、失去彈性，出現開裂、密封失效；同時低溫下介質黏度、表面特性改變，閥桿滑動摩擦阻力大幅上升，加劇閥芯動作不靈敏問題。
三、加長閥桿的核心設計原理
加長閥桿配合長頸閥蓋組成絕熱長頸結構，從熱傳導阻隔、運動副防護、形變補償、摩擦優化四個維度，保障閥芯全程動作順暢，各原理相輔相成。
（一）增大熱阻，阻斷冷量向上傳導（核心原理）
金屬是良導熱體，閥桿長度直接決定熱傳導效率。加長閥桿利用加長導熱路徑 + 空氣絕熱層雙重作用，大幅提升熱阻，延緩、削弱冷量向上傳遞。
1,延長導熱路徑
根據熱傳導公式，在材質、截面積不變時，導熱距離越長，熱傳遞效率越低。低溫專用閥桿相較標準閥桿加長50～150mm，超低溫（≤-162℃）工況桿長不低于 80mm。冷量從下端低溫閥芯區傳遞至上部填料函、線圈區的路徑被拉長，沿途熱量交換充分，溫度逐級回升。
2,形成自然絕熱腔
加長閥桿配套長頸閥蓋，在閥桿中段形成密閉的空氣絕熱腔。空氣熱導率遠低于金屬，可進一步隔斷對流換熱與輻射換熱，形成明顯的溫度梯度：
下端區域：接觸低溫介質，維持介質原始低溫；
中段絕熱區：溫度逐步回升；
上端填料、線圈區：溫度穩定在 0℃以上，徹底消除結冰、凝露條件。
3,材質輔助隔熱
低溫加長閥桿統一選用304L、316L 奧氏體不銹鋼，這類材料熱導率低、低溫韌性好，相比碳鋼可進一步降低冷量傳導速度，同時避免深冷下材料脆斷。
（二）上移運動密封區，杜絕結冰卡澀
常規電磁閥填料函緊鄰閥體低溫區，是結冰重災區。加長閥桿將填料函整體上移至常溫區間，脫離低溫影響范圍：
1,填料、導向套等滑動運動副處于正溫環境，水汽無法結冰，閥桿往復滑動無機械阻礙；
2,搭配 PTFE、柔性石墨、金屬波紋管等耐低溫密封填料，這類密封件適用溫度可達 - 200℃以下，低溫下不硬化、不變形，既能保證密封性能，又可維持較低滑動摩擦力，保證閥芯動作靈活。
（三）補償低溫冷縮，保證零部件配合精度
1,形變自適應補償
加長閥桿整體長度更大，具備一定的彈性形變能力。深冷環境下，閥體、閥芯、閥桿產生不均勻冷縮時，長閥桿可通過微小彈性變形吸收各部件的形變量，避免配合間隙過度縮小，防止閥芯、閥桿與導向結構抱死。
2,提升運動導向穩定性
加長閥桿一般采用上下雙導向結構，長桿體的直線度、導向跨度更大，可有效抵消低溫形變帶來的閥桿偏斜、偏心問題。閥芯運行時同軸度更高，不會出現單邊摩擦、卡滯，全程動作平穩。
（四）優化運動工況，降低摩擦阻力
閥桿表面做精磨處理，表面粗糙度 Ra≤0.8μm，低溫介質不易附著，滑動摩擦阻力穩定；
絕熱腔可減少低溫介質氣化后的冷氣流直吹上部運動機構，避免氣流擾動影響閥芯動作；
上部常溫環境可保證彈簧、電磁動鐵芯等輔助部件的力學性能穩定，輸出驅動力恒定，確保閥芯啟閉響應及時。
四、加長閥桿低溫電磁閥典型結構與關鍵技術參數
（一）整體結構組成

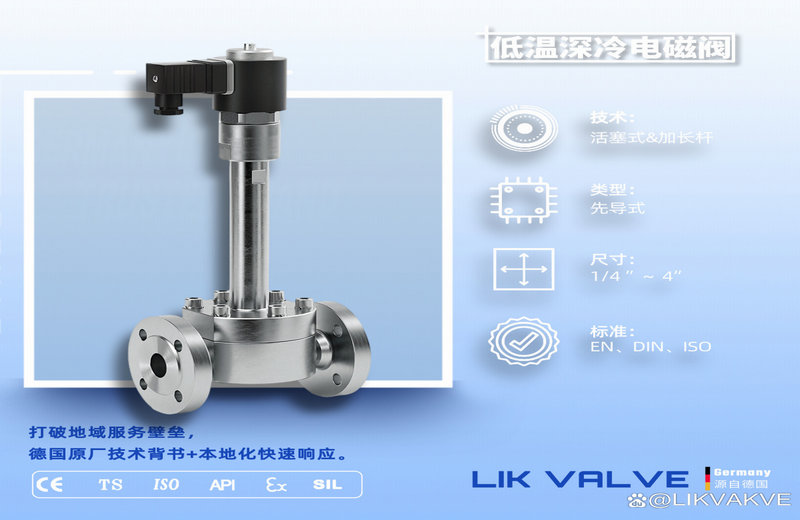

完整加長閥桿低溫電磁閥結構：閥體 + 低溫閥芯組件 +加長閥桿+ 長頸閥蓋（絕熱腔）+ 填料密封組件 + 導向套 + 電磁執行機構。
核心特征：閥桿分段布局、獨立絕熱腔、高位填料函、雙導向支撐。
（二）關鍵設計參數
1,閥桿長度
一般低溫工況（-40℃～-100℃）：加長 50～60mm；
深冷工況（-100℃～-196℃，LNG、液氮）：加長 80～120mm；
超低溫工況（＜-196℃，液氫）：加長 120～150mm，搭配真空絕熱腔。
2,閥桿材質：304L、316L 不銹鋼（經深冷穩定化處理，消除相變應力）。
3,絕熱腔：常壓空氣絕熱（常規深冷）、真空絕熱（液氫等極低溫工況）。
4,密封形式：PTFE 組合填料、金屬波紋管密封（零泄漏工況首選）。
5,導向結構：上下雙青銅 / 不銹鋼導向套，保證閥桿對中性。
五、應用場景、選型原則與工況適配
（一）主流應用領域
1,LNG 產業
LNG 溫度 - 162℃，廣泛應用于 LNG 儲罐、槽車、加氣站、氣化站。加長閥桿電磁閥作為管路通斷、緊急切斷閥使用，杜絕戶外環境下水汽結冰，保障供氣系統連續運行。
2,空分行業
制氧、制氮設備產出液氮、液氧（-196℃），用于低溫精餾塔、液體輸送管路、低溫儲罐自控系統，是空分裝置自動化控制的基礎閥類。
3,低溫科研與航天
液氫、液氧燃料輸送（最低 - 253℃）、低溫試驗艙、超導設備配套，對閥門可靠性、零泄漏要求極高，必須采用加長閥桿 + 真空絕熱結構。
4,低溫化工與醫藥食品
液氨（-33℃）、低溫冷媒輸送，凍干設備、低溫滅菌生產線，工況溫度 - 40℃～-120℃，側重防凝露、動作靈敏。
5,冷鏈及特種制冷設備
大型工業冷凍機組、深冷冷庫自控管路，應對長期低溫、高濕環境。
（二）選型核心原則
1,按介質溫度選閥桿長度
溫度越低，所需閥桿加長尺寸越大，極低溫工況不可使用短桿替代。
2,按介質特性選密封結構
易揮發、含水汽介質：優先金屬波紋管密封，徹底隔絕水汽；普通低溫液體：選用 PTFE 填料即可。
3,驅動形式匹配
小口徑直動式電磁閥：響應快、卡滯風險低，優先用于深冷工況；大口徑先導式電磁閥：需對先導通道做防凍處理。
4,環境適配
戶外高濕、多雨地區，必須保證加長閥桿形成完整溫度隔離，防止線圈凝露。
六、加長閥桿設計的技術優勢與對比分析

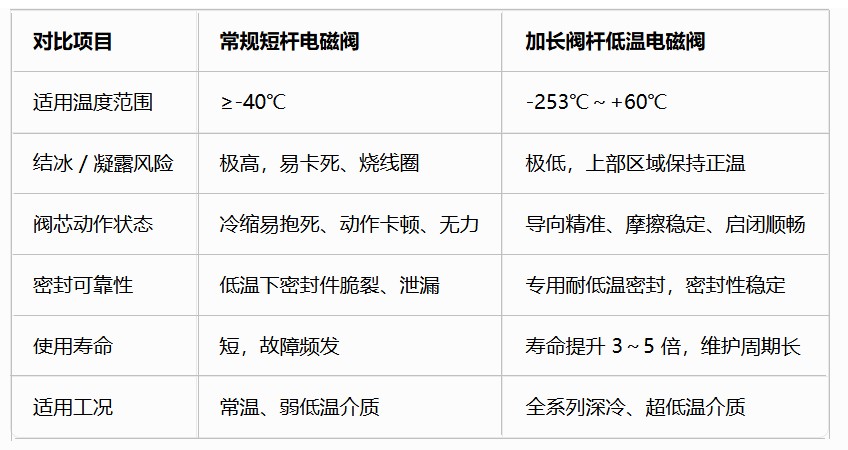

將加長閥桿低溫電磁閥與普通電磁閥在低溫工況下進行對比：
七、使用與維護注意事項
安裝時保證閥門垂直布置，避免閥桿偏載，影響導向與滑動；
定期檢查絕熱腔密封性，真空絕熱型閥門若真空失效，需及時返修；
填料函處于常溫區，無需額外伴熱，禁止對長頸部位加裝加熱裝置，破壞溫度梯度；
長期停機重啟前，手動檢查閥桿靈活性，確認無卡滯后再通電運行。
八、總結
加長閥桿是針對低溫工況痛點誕生的系統性結構優化，其核心邏輯不止是延長桿體，而是通過構建絕熱溫度梯度、隔離低溫區與運動密封區、補償冷縮形變、優化運動導向，從根源上解決低溫帶來的結冰、卡澀、抱死、線圈損壞等問題。
http://m.tjna.com.cn/solenoid_valve.html
該設計結構簡單、可靠性高、改造成本低，適配從 - 40℃常規低溫到 - 253℃液氫超低溫全工況，目前已是 LNG、空分、航天、低溫化工等領域電磁閥的標配設計。在深冷流體自控系統中，合理選用加長閥桿結構，是保障閥芯長期動作順暢、提升整套設備運行穩定性的關鍵舉措。
