一、進口氣動調節閥核心選型要點
（一）工況參數精準采集（選型基礎）必須明確 7 類核心參數，缺項易導致選型失敗：
1，介質特性：液體 / 氣體 / 蒸汽、腐蝕性（pH 值、是否含 H₂S/Cl⁻）、溫度（最低 / 最高 / 正常）、黏度、是否含顆粒 / 結晶 / 焦化。
2.壓力參數：閥前壓力 P1、閥后壓力 P2、最大壓差 ΔP（關鍵，決定氣蝕與執行器推力）、設計壓力等級（PN/Class）。
3，流量參數：最大 / 正常 / 最小流量、流量單位（m³/h/t/h）、介質密度 / 比重，用于計算 Cv/Kv 值。
4，控制要求：調節精度（±0.5%~±2%）、響應時間（快 / 慢）、可調比（≥30:1 常規，≥50:1 精細）、流量特性（線性 / 等百分比 / 快開）。
5，故障安全模式：氣開（FC，斷氣關）/ 氣關（FO，斷氣開），核心原則：進料閥選氣開（防失控）、冷卻 / 泄壓閥選氣關（保安全）。
6，環境條件：防爆等級（Exd II CT6/BT4）、防護等級（IP65/IP67）、環境溫度、振動等級、安裝空間限制。
7，氣源條件：氣源壓力（0.4~0.7MPa）、氣源質量（無水 / 油 / 雜質）、是否需緊急切斷（ESD）。

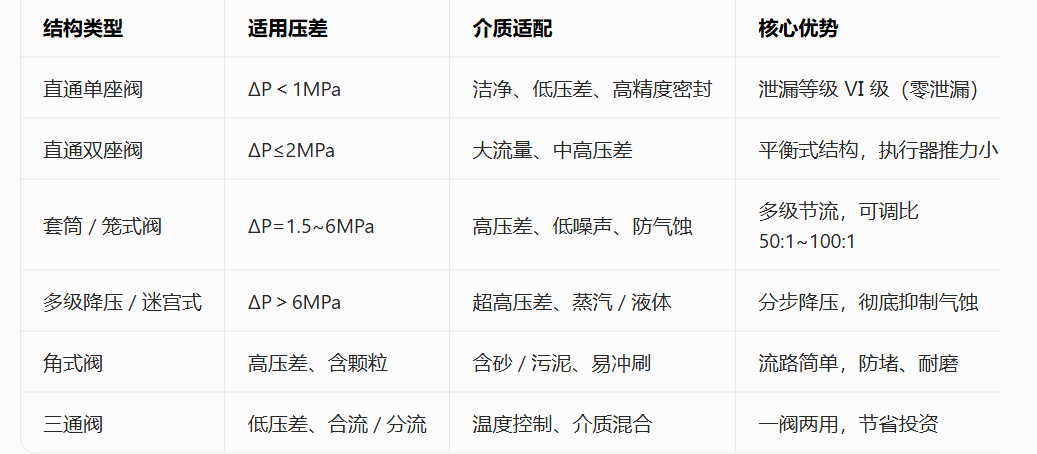

（二）閥體結構選型（按壓差與介質匹配）
快速判斷規則：
壓差＜1MPa：單座 / 雙座閥優先；
壓差 1.5~6MPa：套筒閥必選；
壓差＞6MPa：多級降壓 / 迷宮式閥芯；
含顆粒介質：角式閥或 V 型球閥，避免單座閥窄間隙。
（三）材質選型（防腐蝕、耐溫、抗沖刷）
1，閥體材質：
常溫水 / 空氣：WCB 碳鋼、304 不銹鋼；
弱酸 / 堿介質：316L/CF3M 不銹鋼；
強腐蝕（濃硫酸、氯離子）：哈氏合金 C-276、雙相鋼 2205；
高溫（＞450℃）：WC6/WC9 鉻鉬鋼；
低溫（＜-50℃）：LCB 低溫碳鋼、304L。
2，內件材質（閥芯 / 閥座）：
常規工況：316L 不銹鋼；
氣蝕 / 沖刷工況：司太立 Stellite 堆焊、硬質合金（碳化鎢）；
含硫介質：符合 NACE MR0175 標準（防硫化氫應力腐蝕）。
3，密封材質：
軟密封（≤180℃、潔凈介質）：PTFE（聚四氟乙烯）、FKM 氟橡膠，泄漏等級 Ⅵ 級；
硬密封（＞180℃、高壓 / 沖刷）：司太立合金、碳化鎢，泄漏等級 Ⅴ 級（高精度研磨達 Ⅵ 級）；
劇毒 / 高純介質：波紋管密封（零外漏）。
（四）執行機構與附件選型（控制性能核心）
1，執行機構類型：
薄膜式：響應快（毫秒級）、成本低，適用于常規調節；
活塞式：推力大、耐高壓差，適用于 DN≥100 或 ΔP≥4MPa 工況；
作用方式：氣開（正作用）/ 氣關（反作用），匹配故障安全模式。
2，推力核算：執行機構額定推力≥1.25×（閥門最大不平衡力 + 摩擦力 + 彈簧力），高壓差工況預留≥30% 安全余量。
3，智能定位器（必配）：
協議：HART/Profibus-DP/Modbus，支持遠程參數調整、故障診斷；
精度：±0.1%~±0.5%，提升控制穩定性；
品牌：西門子 SIPART PS2、Fisher DVC6200、萊克 LIK 智能定位器。
4，核心附件：
電磁閥：單 / 雙線圈，實現快速切斷（≤3s）；
限位開關：閥位反饋（全開 / 全關）；
空氣過濾減壓閥：穩定氣源壓力（0.4~0.7MPa），凈化氣源；
保位閥：斷氣時保持閥位，避免工況波動。
（五）流量特性與口徑匹配（控制穩定關鍵）
1，流量特性選擇：
線性特性：壓差穩定、液位 / 壓力控制（如鍋爐給水）；
等百分比特性：壓差變化大、流量波動大（如換熱系統、精餾塔回流）；
快開特性：僅用于開關控制 / 安全聯鎖，禁止連續調節。
2，口徑計算（Cv/Kv 值）：
公式：Cv=Q×√(ρ/ΔP)（液體）；Cv=Q×√(ρ×ΔP)（氣體 / 蒸汽）；
口徑原則：閥門正常開度控制在30%~80%，避免＜15%（抖動 / 失控）或＞90%（調節余量不足）；
可調比：套筒閥（50:1~100:1）＞單座閥（30:1），負荷波動大工況優先套筒閥。
二、分行業實際應用案例分析
（一）石油化工：高壓差防氣蝕與強腐蝕工況
案例 1：高壓差清水氣蝕損壞（某化工項目）
工況：閥前 2.5MPa、閥后 0.3MPa、ΔP=2.2MPa、常溫清水、DN80；
選型錯誤：常規單座閥，未考慮多級降壓；
失效：運行 3 個月，閥芯 / 閥座麻點剝落、內漏嚴重、調節特性偏離；
改進：更換萊克 LIK 套筒式多級降壓調節閥（316L+Stellite 堆焊閥芯）；
效果：連續運行 12 個月無氣蝕，調節精度 ±0.5%。
案例 2：含 H₂S 酸性介質應力腐蝕（某煉化加氫裝置）
工況：介質含 H₂S（1000ppm）、溫度 280℃、ΔP=3MPa、DN100；
選型：萊克 LIK 套筒閥，閥體 316L+NACE MR0175、內件 Stellite 堆焊、波紋管密封；
效果：運行 24 個月無腐蝕泄漏，零外漏，滿足 SIS 聯鎖要求。
（二）電力：高溫蒸汽與高壓差給水控制
案例 3：火電廠主蒸汽減溫減壓（600MW 機組）
工況：過熱蒸汽 540℃、17MPa、ΔP=8MPa、DN150；
選型：萊克 LIK 角式多級降壓調節閥，閥體 WC9 鉻鉬鋼、內件硬質合金、散熱閥蓋、智能定位器；
效果：抑制蒸汽噪聲（≤85dB），防氣蝕，負荷調節穩定，閥門壽命延長至 5 年以上。
案例 4：鍋爐給水高壓差調節（超臨界機組）
工況：給水 25MPa、220℃、ΔP=10MPa、DN200；
選型：米勒迷宮式調節閥，多級降壓閥芯、平衡式結構、活塞執行機構；
效果：分步降壓，徹底消除氣蝕，調節響應時間≤2s，保障鍋爐水位穩定。
（三）污水處理：含顆粒介質防堵控制
案例 5：回流污泥含顆粒堵塞（某市政污水廠）
工況：回流污泥（固含量 3%、含砂粒）、溫度 25℃、ΔP=0.5MPa、DN80；
選型錯誤：常規單座閥，閥芯 / 閥座間隙小；
失效：運行 2 周卡澀，顆粒堆積導向部；
改進：更換萊克 LIK 角式調節閥（流路簡單、大間隙、316L + 碳化鎢涂層閥芯）；
效果：運行 6 個月無堵塞，調節順暢，維護周期延長 10 倍。
（四）LNG 與低溫工況：超低溫密封與防冷脆
案例 6：LNG 接收站氣化減壓（某沿海項目）
工況：LNG-162℃、4MPa、ΔP=3MPa、DN100；
選型：萊克 LIK 低溫套筒閥，閥體 LCB 深冷處理、加長閥蓋（防填料結冰）、低溫軟密封（FKM）；
效果：穩定控制氣化壓力，無冰堵、無泄漏，滿足 LNG 超低溫工況要求。
三、常見問題與解決方案
（一）氣蝕與閃蒸（高壓差液體最常見）
現象：閥芯 / 閥座麻點、噪聲大、振動、內漏；
原因：局部壓力低于飽和蒸汽壓，氣泡破裂沖擊金屬；
解決：多級降壓 / 迷宮式閥芯、角式閥體、增加閥后壓力、材質升級（Stellite / 硬質合金）。
（二）含顆粒介質堵塞 / 卡澀
現象：閥門卡澀、調節失靈、內件磨損；
原因：顆粒沉積在閥芯導向部 / 閥座間隙；
解決：角式閥 / V 型球閥、大間隙設計、耐磨涂層、定期吹掃。
（三）泄漏（外漏 / 內漏）
外漏：閥桿填料泄漏→波紋管密封、升級填料（石墨 / PTFE）、智能定位器減少閥桿摩擦；
內漏：密封面磨損 / 腐蝕→硬密封（Stellite）、高精度研磨、材質升級。
（四）控制失穩（抖動 / 振蕩）
原因：Cv 值過大（開度＜15%）、流量特性不匹配、執行器推力不足、氣源波動；
解決：重新計算 Cv 值（正常開度 30%~80%）、匹配等百分比特性、增大執行器推力、加裝保位閥 / 空氣過濾減壓閥。
四、選型總結與品牌推薦
（一）選型核心口訣
參數全、結構對、材質配、執行穩、特性準、安全位。
參數全：7 類工況參數無缺項；
結構對：壓差匹配閥體類型（單座 / 套筒 / 多級）；
材質配：介質溫度 / 腐蝕匹配閥體 / 內件 / 密封；
執行穩：推力足夠、智能定位器精準；
特性準：流量特性匹配控制對象；
安全位：故障安全模式符合工藝安全。
（二）主流進口品牌推薦
德國萊克 LIK：全系列調節閥，高壓差 / 高溫 / 強腐蝕工況優勢明顯，性價比高；
美國AMISCO（阿米斯科）：迷宮式 / 多級降壓閥芯技術領先，電力 / 化工高壓差工況首選；
德國HANWEI（漢威）：智能定位器技術成熟，控制精度高，常規工況穩定；
德國卡爾（KARL）：套筒閥與波紋管密封技術強，高純 / 劇毒介質適配。
五、落地建議
1，前期調研：聯合工藝、自控、設備專業，完整采集工況參數，避免 “經驗選型”；
2，廠家技術交流：提供詳細工況表，讓品牌工程師參與選型，推薦適配型號與材質；
3，樣本與業績審核：核對產品樣本參數、材質證明、同行業業績（近 3 年≥3 個同類工況）；
4，安裝調試：嚴格按廠家要求安裝（流向正確、支撐牢固、避免應力），智能定位器現場整定，優化控制參數；
5，維護計劃：定期檢查氣源質量、閥位反饋、密封泄漏，高壓差 / 含顆粒工況每 3 個月巡檢 1 次
