進口防爆電動三片式球閥由三片式不銹鋼閥體 + 原裝進口防爆電動執行器組合而成，屬 90° 角行程切斷 / 調節閥門，閥體采用三段分體模塊化結構（左閥體 + 中閥體 + 右閥體），高強度全螺栓鎖緊連接；防爆執行器取得 ExdⅡBT4/ExdⅡCT6 防爆認證、IP67 防護等級，適配易燃易爆氣體、揮發性危化介質管路，可遠程 PLC 電控 + 就地手動應急啟閉，是化工、鋰電新能源、燃氣、制藥防爆管路主流自控切斷閥，原裝德國整機，閥體高平臺 ISO5211 標準，執行器免支架直裝，拆裝維護無需整閥從管道拆除。
產品特點Product features
1，防爆安全特性：執行器隔爆腔體結構，內部電氣元件防爆封裝，滿足爆炸性氣體 1 區、2 區防爆工況，內置過流、過載、力矩雙重保護，短路自動斷電鎖閥，杜絕電火花引燃介質。,
2，三片式易維護：拆卸 4 根緊固螺栓即可抽出中間閥體、球體、閥座組件，不用拆卸兩端管道，現場更換密封件、檢修閥芯省時省力，維保成本遠低于二片式、法蘭一體式球閥。
3，密封性能優異：閥座彈性預緊結構，PTFE/PPL 軟密封隨介質壓力自動補償密封余量，零泄漏達 ANSI ClassⅥ；金屬硬密封可選堆焊司太立，耐高溫高壓耐磨蝕。
4，閥桿防吹出結構：下裝式閥桿 + 閥桿倒凸臺限位，閥腔升壓、密封破損時閥桿不會沖出，配套防靜電彈簧，球體、閥桿、閥體導通防靜電積聚起火。
5，手自一體化操作：斷電可手動離合手輪啟閉，通電自動切換電動模式，自帶 90° 機械限位 + 電氣限位雙重鎖止，可選閥桿防盜鎖止裝置防誤操作。
工作原理working principle
1，電動啟閉原理：中控系統發出開關或調節電信號，防爆執行器內部電機經齒輪減速機構驅動閥桿旋轉，帶動閥體內實心球體做 90° 回轉；球體通孔與管路同軸時全開，通孔垂,
管路截面時全關；調節型依據 4～20mA 信號改變球體任意開度，改變過流面積實現流量、壓力調節。
2，手動操作原理：扳動執行器離合手柄，切斷電機傳動鏈路，通過外置手輪獨立驅動閥桿開關，適用于停電檢修、故障應急。
3。閥位反饋原理：閥門全開、全關到位后，內置限位開關輸出無源開關信號回傳中控；智能調節型同步輸出 4～20mA 閥位反饋信號，實時上傳閥門開度數據。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN100（1/2"～4"） |
|
公稱壓力 |
PN16/PN25/PN40/PN63（1.6~6.3MPa） |
|
閥體材質 |
304、316、316L、2205 雙相鋼、WCB 碳鋼 |
|
球體材質 |
同閥體材質，鏡面精磨拋光，低摩擦耐磨 |
|
閥桿材質 |
316 不銹鋼，下裝倒密封防吹出結構 |
|
密封材質 |
PTFE（-29℃~180℃）；PPL 對位聚苯（-29℃~300℃）；金屬硬密封（≤450℃） |
|
連接標準 |
螺紋 ANSI B1.20.1、DIN259；法蘭 GB/T、ANSI B16.5；對焊 ASME B36.10 |
|
附件配置 |
手動離合、閥位就地指示、防凝露加熱器、過流保護模塊 |
防爆電動執行器參數Explosion proof electric actuator parameters
|
防爆等級 |
Ex d IIC BT6、Ex ia IIBT4（防爆合格證齊全） |
|
供電電源 |
AC220V、AC380V、DC24V（常用防爆配電電壓） |
|
動作時間 |
7s/15s/30s/60s（可選快慢速防爆電機） |
|
控制類型 |
開關型（兩位通斷）；調節型（4~20mA 輸入輸出） |
|
環境溫度 |
-30℃～+60℃，戶外型 IP67 防護 |
|
附件配置 |
手動離合、閥位就地指示、防凝露加熱器、過流保護模塊 |
|
附件配置 |
手動離合、閥位就地指示、防凝露加熱器、過流保護模塊 |

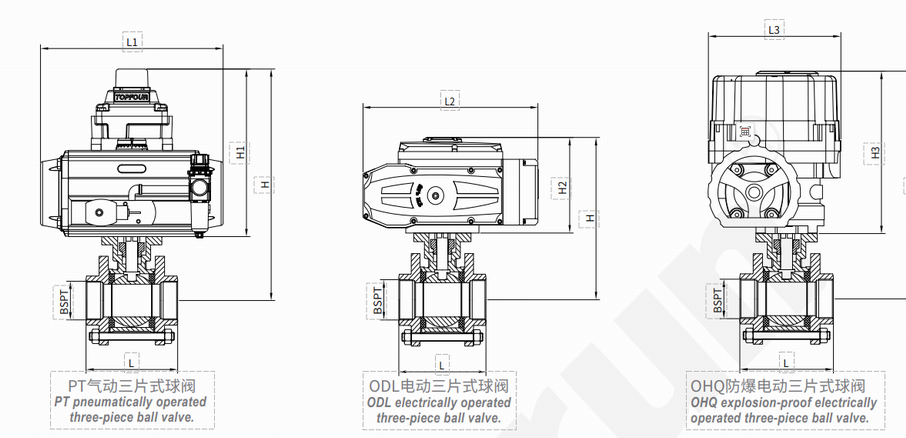

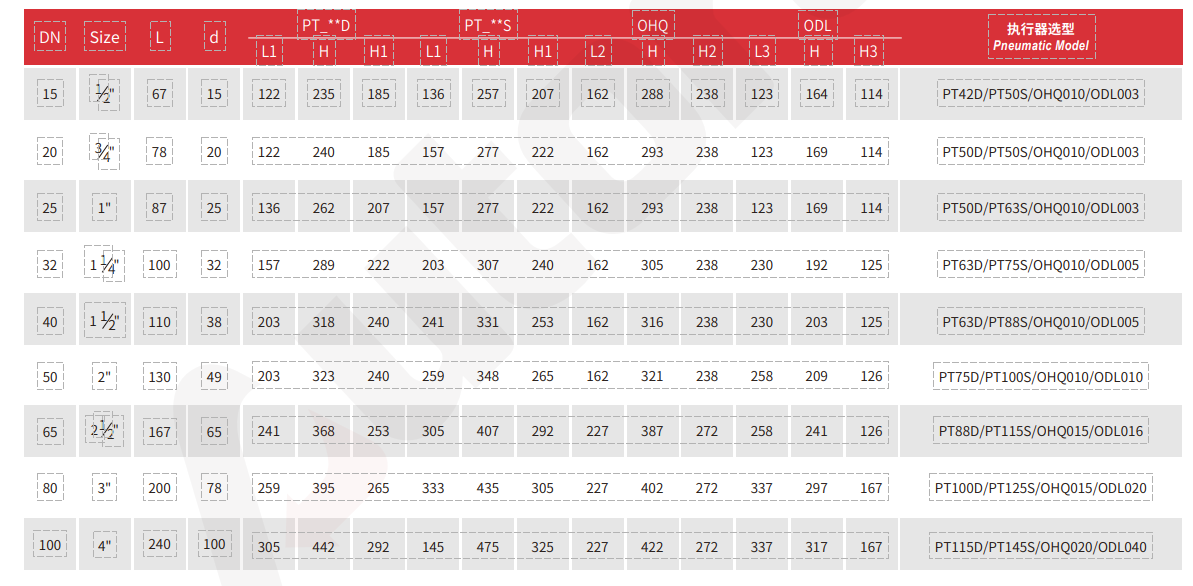

外形尺寸Overall Dimension
