本文將從品牌溯源、產品定義、結構設計、材質體系、密封技術、氣動執行器、三種連接方式、技術參數、性能優勢、應用場景、選型指南、安裝維護、常見問題、認證資質、市場價值等方面，進行全面、系統、深入的專業解析，為工程設計、設備采購、工藝改造、運維管理提供完整參考依據。
產品特點Product features
快裝易維護：卡箍 / 快裝連接，無需工具即可拆裝，支持在線清洗與更換密封件，大幅縮短停機時間。
氣動高效驅動：齒輪齒條執行器，單作用（彈簧復位）/ 雙作用可選，啟閉≤1 秒，氣源故障自動安全復位。
零泄漏密封：食品級EPDM / 硅膠 / PTFE閥座，彈性貼合蝶板，雙向零泄漏，耐受酸堿與高溫清洗。
自動化適配強：可配電磁閥、限位開關、定位器，實現遠程開關 / 調節控制，支持 4–20mA 信號反饋。
輕量化緊湊型：閥體等徑直通，流阻小、Kv 值高，結構緊湊，節省安裝空間。
工作原理working principle
氣動衛生級蝶閥由氣動執行器與閥體兩部分組成，核心通過90° 旋轉蝶板實現介質通斷或調節：
1，開關控制（雙作用）：壓縮空氣從執行器A 口進氣、B 口排氣，推動活塞帶動齒條齒輪旋轉，驅動閥桿與蝶板順時針 90° 轉動，閥門開啟；反向進氣（B 口進、A 口排），蝶板逆時針 90° 轉動，閥門關閉。
2，故障復位（單作用）：通氣時壓縮空氣克服彈簧力推動活塞，閥門開啟 / 關閉；氣源中斷時，彈簧彈力自動復位，帶動蝶板回到預設安全位置（常閉 / 常開），保障系統安全。
3，流量調節：加裝閥門定位器，接收 4–20mA 控制信號，精準控制蝶板0°–90° 任意開度，實現介質流量 / 壓力的線性調節。
技術參數Technical Specifications
|
公稱通徑 |
DN15-DN150（1/2 寸 - 6 寸） |
|
公稱壓力 |
PN6、PN10、PN16 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼 |
|
蝶板材質 |
304、316L 不銹鋼 |
|
閥桿材質 |
316L 不銹鋼 |
|
密封材質 |
食品級硅膠、EPDM 三元乙丙、PTFE 四氟 |
|
適用介質 |
純化水、藥液、飲料、乳制品、酒精、無菌氣體、高溫蒸汽、弱腐蝕潔凈流體 |
|
適用溫度 |
硅膠 - 20℃~150℃；EPDM-30℃~180℃；PTFE-20℃~220℃ |
|
連接方式 |
衛生快裝卡箍、法蘭、對焊、螺紋 |
|
表面處理 |
內外鏡面拋光，粗糙度 Ra≤0.8μm |
|
執行器工作氣源 |
0.4-0.7MPa 潔凈壓縮空氣 |
|
適用標準 |
GMP、FDA、3A、EHEDG、CE 認證 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

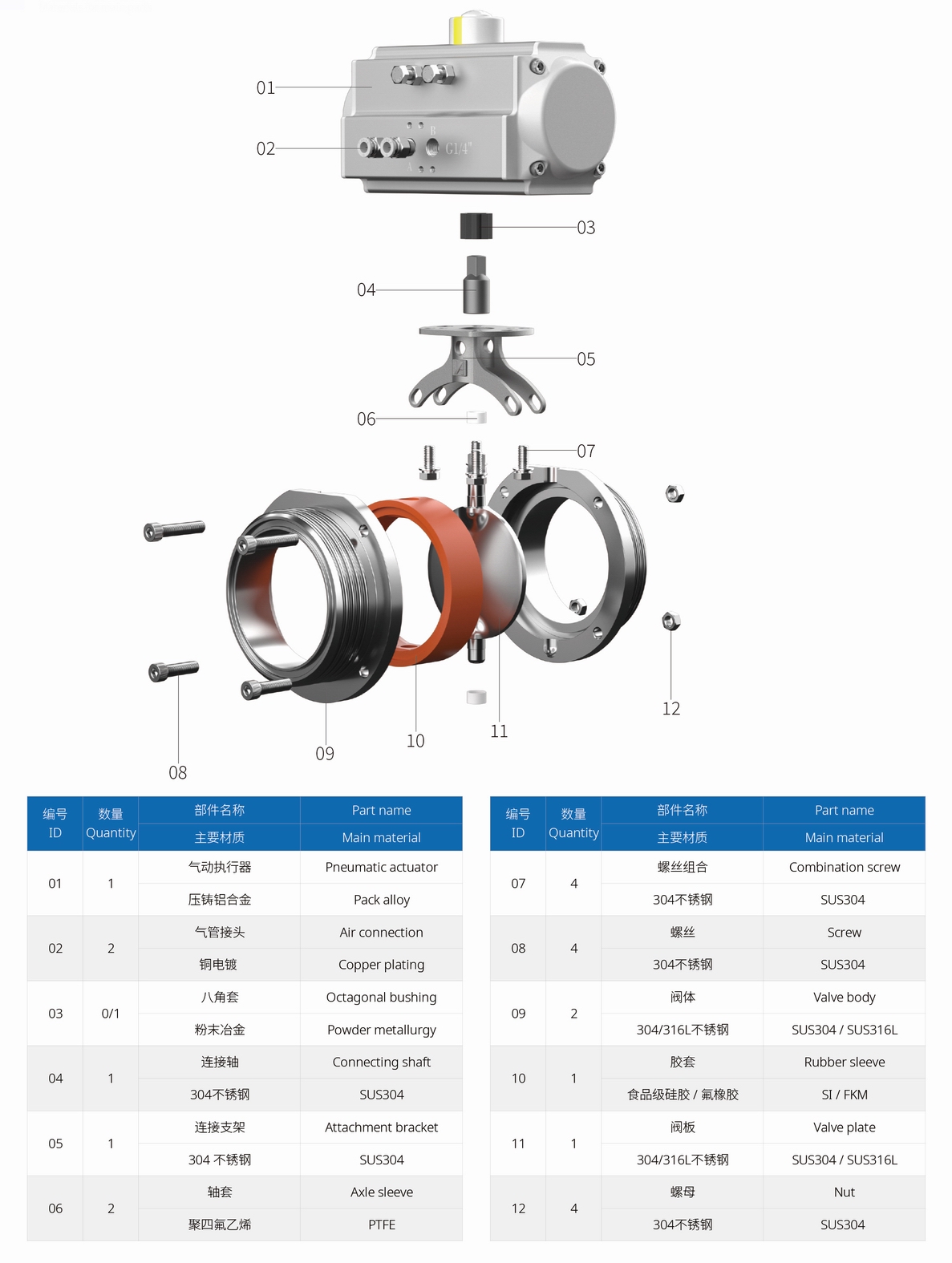

主要零部件材質Material of main parts
