該閥門核心特征為傘齒輪驅動 + 波紋管密封：傘齒輪副實現扭矩放大、啟閉省力、方向優化，解決大口徑閥門手動操作扭矩過大問題；金屬波紋管（316L/Inconel 625）與閥桿、閥蓋精密焊接，形成全金屬密閉屏障，徹底杜絕閥桿填料處泄漏，實現VI 級零泄漏；同時配置波紋管 + 填料雙重密封、防火防靜電結構、流線型低阻力流道、錐形耐磨密封面，適配高溫高壓、劇毒腐蝕、易燃易爆等極端工況，正常工況下連續運行 10 年免維護、啟閉循環≥10 萬次，是普通波紋管截止閥的升級替代產品。
進口傘齒輪波紋管截止閥是一種安全可靠、性能優良的多密封專用截止閥，主要使用于化工流程的氣氯、液氯、液堿等管線上，起到對管路介質的節流、接通、調節作用。傘齒輪波紋管截止閥組裝過程在的嚴格控制下進行，做到100％氣密試驗，各項檢測指標為零泄漏。波紋管閥門填料為經過嚴格計算V型PTFE/F4密封成組環，更增加了氯氣專用閥雙重密封可靠性和安全性，徹底杜絕氣氯、液氯及有毒、有害氣體的外泄漏，完全符合國家無泄漏密封性能標準，是目前德國氯堿、純堿化工專用閥領域的更新?lián)Q代產品。

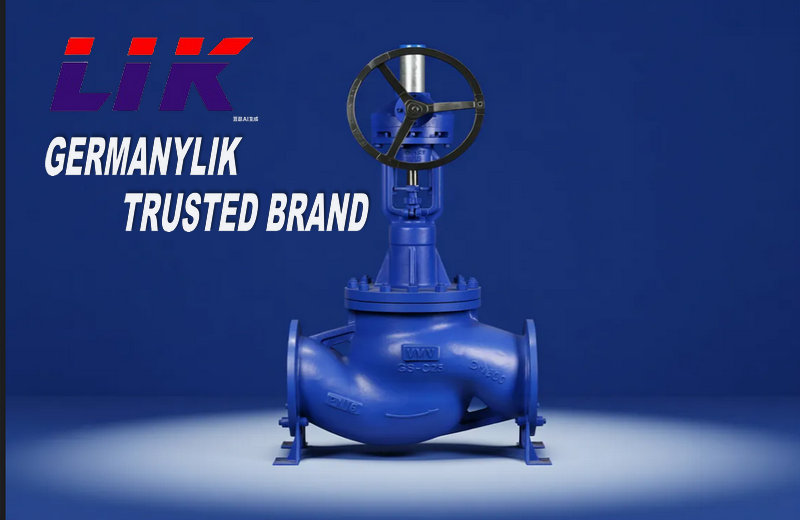

LIK牌傘齒輪驅動波紋管截止閥除擁有普通波紋管截止閥的優點外，采用傘齒輪驅動扭矩力更大，增加了閥門的啟閉速度、減少摩擦力，使操作更輕松便捷，并提高了閥門 的使用壽命.
產品應用：蒸汽系統，導熱油系統，冷熱水系統等工業場合
材質：鑄鋼，鍛鋼，不銹鋼ANSI材質
公稱通徑：DN15~DN400
※可提供DN450以上口徑產品的定制
公稱壓力：PN16~40
※可提供PN64及以上壓力產品的定制
連接方式：法蘭、螺紋、焊接(對焊、承插焊)
驅動方式：傘齒輪
進口傘齒輪波紋管截止閥產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
進口傘齒輪波紋管截止閥技術規范
|
驅動方式 |
手動, 電動 |
|
設計標準 |
DIN3356,ASME B16.10、BS1873 |
|
結構長度 |
DIN3202,ASME B16.10 |
|
連接法蘭 |
DIN2543-2545,ASME B16.5 |
|
試驗和檢驗 |
DIN3230,API598 |
進口傘齒輪波紋管截止閥產品性能規范
|
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
|
1.6 |
2.4 |
1.76 |
≤350 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
