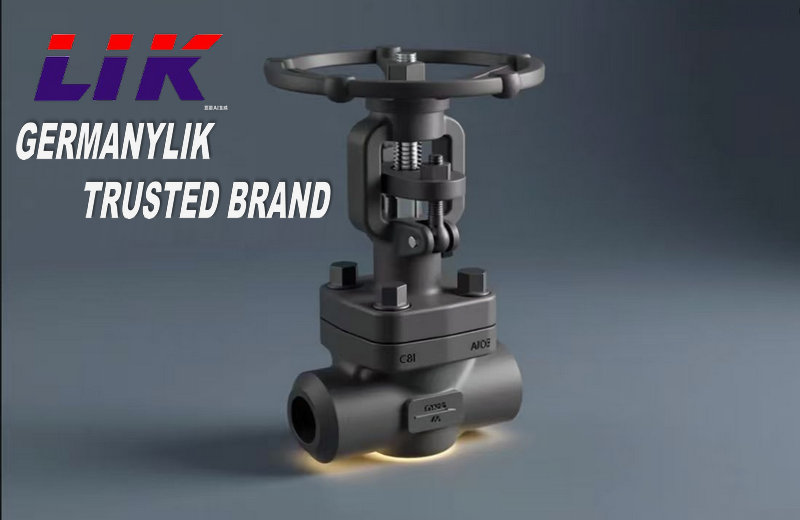

作為管路截斷 / 調節專用閥門，其工作原理為：通過手輪或執行器驅動閥桿升降，帶動閥瓣沿閥座中心線垂直運動，實現閥瓣與閥座的貼合（關閉，截斷介質）或分離（開啟，接通 / 調節介質）；介質流向遵循 “低進高出” 原則，流道平順、流體阻力小，可精準控制流量與壓力。
該系列閥門的核心設計亮點為焊接連接 + 鍛造本體的組合：焊接連接（對焊 / 承插焊）使閥門與管路形成剛性整體，零泄漏、抗振動、免維護；鍛造本體強度極高，可長期在高壓交變、高溫熱循環工況下穩定運行，使用壽命可達普通鑄鋼閥的 3~5 倍，廣泛應用于火力發電主蒸汽、石化加氫裝置、鍋爐高溫系統、空分高純氣體等關鍵場景。
進口焊接鍛鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質
進口焊接鍛鋼截止閥應用
進口焊接鍛鋼截止閥的結構比閘閥簡單，制造與維修都比較方便，它的密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
進口焊接鍛鋼截止閥參數表
|
公稱通徑 |
DN15-DN50 |
|
公稱壓力 |
900LB-2500LB-4500LB |
|
適用介質 |
水、油、蒸汽等 |
|
適用溫度 |
-20℃-550℃ |
|
閥體材質 |
A105、不銹鋼 |
|
連接方式 |
螺紋連接、對焊連接、承插焊連接 |
|
對焊尺寸標準 |
ANSI B16.25、JB/T12224 |
|
螺紋尺寸標準 |
ANSI B16.20.1、JB/T7306 |
進口焊接鍛鋼截止閥零部件材質
|
序號 |
零件名稱 |
A105N(CS) |
F22(CS) |
F304/F304L(SS) |
F316/F316L(SS) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
2 |
閥瓣 |
A182 F430 |
A182 F304 |
A182 F304/F304L |
A182 F316/F316L |
|
3 |
閥桿 |
A182 F6A |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
4 |
墊片 |
304夾柔性石墨 |
316夾PTFE |
|
|
|
5 |
閥蓋 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
6 |
閥蓋/螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 BBM |
|
7 |
圓柱銷 |
A276 420 |
A182 F304 |
||
|
8 |
填料壓蓋 |
A276 410 |
A182 F304/F304L |
A182 F316/F316L |
8 |
|
9 |
活結螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 BBM |
|
10 |
填料壓板 |
A105 |
A182 F11 |
A182 F304/F304L |
|
|
11/13 |
螺母 |
A276-420 |
|||
|
12 |
閥桿螺母 |
A194 2H |
A1944 |
A194 8 |
A194 8M |
進口焊接鍛鋼截止閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
